變壓器損耗分為鐵損和銅損,鐵損又叫空載損耗,就是其固定損耗,實是鐵芯所產生的損耗(也稱鐵芯損耗,而銅損也叫負荷損耗,
1、 變壓器損耗計算公式
(1)有功損耗:ΔP=P0+KTβ2PK -------(1)
(2)無功損耗:ΔQ=Q0+KTβ2QK -------(2)
(3)綜合功率損耗:ΔPZ=ΔP+KQΔQ ----(3)
Q0≈I0%SN,QK≈UK%SN
式中:Q0——空載無功損耗
P0——空載損耗(kW)
PK——額定負載損耗(kW)
SN——變壓器額定容量(kVA)
I0%——變壓器空載電流百分比。
UK%——短路電壓百分比
β ——平均負載系數
KT——負載波動損耗系數
QK——額定負載漏磁功率
KQ——無功經濟當量(kW/kvar)
上式計算時各參數的選擇條件:
(1)。耍裕剑.05;
(2)對城市電網和工業企業電網的6kV~10kV降壓變壓器取系統最小負荷時,其無功當量KQ=0.1kW/kvar;
(3)變壓器平均負載系數,對于農用變壓器可取β=20%;對于工業企業,實行三班制,可取β=75%;
(4)變壓器運行小時數T=8760h,最大負載損耗小時數:t=5500h;
(5)變壓器空載損耗P0、額定負載損耗PK、I0%、UK%,見產品資料所示。
2、變壓器損耗的特征
P0——空載損耗,主要是鐵損,包括磁滯損耗和渦流損耗;
磁滯損耗與頻率成正比;與最大磁通密度的磁滯系數的次方成正比。
渦流損耗與頻率、最大磁通密度、矽鋼片的厚度三者的積成正比。
PC——負載損耗,主要是負載電流通過繞組時在電阻上的損耗,一般稱銅損。其大小隨負載電流而變化,與負載電流的平方成正比;(并用標準線圈溫度換算值來表示)。
負載損耗還受變壓器溫度的影響,同時負載電流引起的漏磁通會在繞組內產生渦流損耗,并在繞組外的金屬部分產生雜散損耗。
變壓器的全損耗ΔP=P0+PC
變壓器的損耗比=PC /P0
變壓器的效率=PZ/(PZ+ΔP),以百分比表示;其中PZ為變壓器二次側輸出功率。
一、變損電量的計算:變壓器的損失電量有鐵損和銅損兩部分組成。鐵損與運行時間有關,銅損與負荷大小有關。因此,應分別計算損失電量。
1、 鐵損電量的計算:不同型號和容量的鐵損電量,計算公式是:
鐵損電量(千瓦時)=空載損耗(千瓦)×供電時間(小時)
配變的空載損耗(鐵損),由附表查得,供電時間為變壓器的實際運行時間,按以下原則確定:
(1) 對連續供電的用戶,全月按720小時計算。
(2) 由于電網原因間斷供電或限電拉路,按變電站向用戶實際供電小時數計算,不得以難計算為由,仍按全月運行計算,變壓器停電后,自墜熔絲管交供電站的時間,在計算鐵損時應予扣除。
(3) 變壓器低壓側裝有積時鐘的用戶,按積時鐘累計的供電時間計算。
2、 銅損電量的計算:當負載率為40%及以下時,按全月用電量(以電能表讀數)的2%計收,計算公式:銅損電量(千瓦時)=月用電量(千瓦時)×2%
因?yàn)殂~損與負荷電流(電量)大小有關,當配變的月平均負載率超過40%時,銅損電量應按月用電量的3%計收。負載率為40%時的月用電量,由附表查的。負載率的計算公式為:負載率=抄見電量/S.T.Cos¢
式中:S——配變的額定容量(千伏安);T——全月日歷時間、取720小時;
COS¢——功率因數,取0.80。

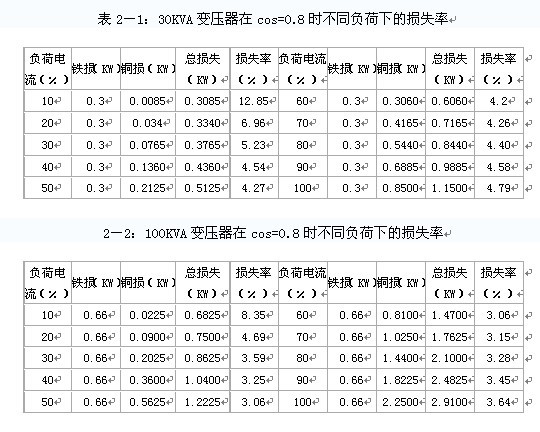

附參考圖片: |
