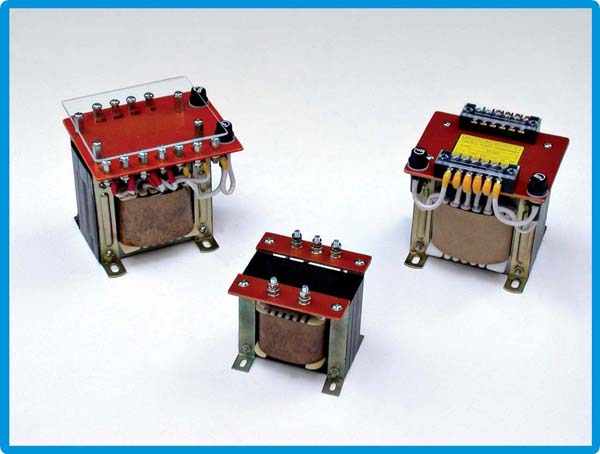

d電源變壓器是我們平時經常用到的變壓器，其特性和參數包括以下7個方便，下面做簡單介紹
1、工作頻率
變壓器鐵芯損耗與頻率關系很大，故應根據使用頻率來設計和使用，這種頻率稱工作頻率。
2、額定功率
在規定的頻率和電壓下，變壓器能長期工作，而不超過規定溫升的輸出功率。
3、額定電壓
指在變壓器的線圈上所允許施加的電壓，工作時不得大于規定值。
4、電壓比
指變壓器初級電壓和次級電壓的比值，有空載電壓比和負載電壓比的區別。
5、空載電流
變壓器次級開路時，初級仍有一定的電流，這部分電流稱為空載電流�？蛰d電流由磁化電流（產生磁通）和鐵損電流（由鐵芯損耗引起）組成。對于50Hz電源變壓器而言，空載電流基本上等于磁化電流。
6、空載損耗
指變壓器次級開路時，在初級測得功率損耗。主要損耗是鐵芯損耗，其次是空載電流在初級線圈銅阻上產生的損耗（銅損），這部分損耗很小。
7、效率
指次級功率P2與初級功率P1比值的百分比。通常變壓器的額定功率愈大，效率就愈高。
8、絕緣電阻
表示變壓器各線圈之間、各線圈與鐵芯之間的絕緣性能。絕緣電阻的高低與所使用的絕緣材料的性能、溫度高低和潮濕程度有關。
|
