牽引變壓器是根據電磁感應原理工作的。主要部件是鐵芯和繞組。

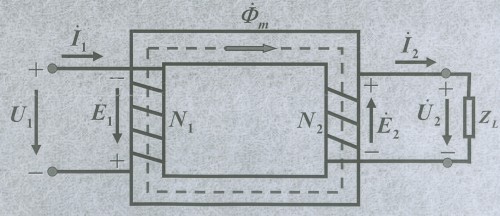

 在一次繞組施加交流電壓U1，則一次線圈中流過電流I1,在鐵芯中產生磁通Øm，磁通穿過二次繞組在鐵芯
中閉合，在二次感應一個電動勢E2，當變壓器二次繞組接上負載后，在電勢E2的作用下將有電路I2通過，這樣在負載兩端會有一個電壓降U2， E1=4.44fN1Øm ; E2=4.44fN2Øm E 1/E 2= N1/ N2 牽引變壓器一
、二次繞組漏電抗和電阻較小，若忽略不計：則：U1=E1；U2=E2；
牽引變壓器的變比 K=U1/ U2=E1/ E2 = N1/ N2
牽引變壓器原理：一二次繞組匝數不同將導致一二次繞組電壓高低不同。變壓器的內損耗相對于變壓器
的傳遞功率來說較小，忽略不計 U1*I1=U2*I2 即：I2/I1= U2/ U1=1/ K 上式表明：一二次側電流的大
小跟繞組匝數成反比
|
